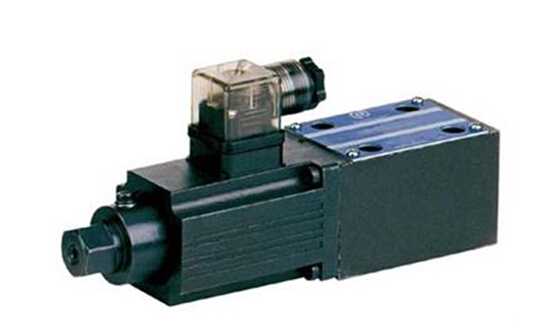

ER-G03&06先導式比例溢流閥特點：
ER系列為比例式壓力控制閥,此閥具有低噪音之壓力調整控制功能,并有安全閥之裝置。
ER-G03&06先導式比例溢流閥主要規格：
|
型式 |
壓力使用范圍 |
****使用流量 |
額定電流(mA) |
線圈電阻(Ω) |
遲滯現象 |
重現性 |
|
ER-G03-*-10 |
250 |
100 |
800 |
10 |
2%以下 |
1% |
|
ER-G06-*-10 |
200 |
ER-G03&06先導式比例溢流閥訂貨型號說明：
|
ER |
-G |
03 |
-2 |
-L |
T |
-10 |
|
型號 |
安裝形式 |
通稱閥徑 |
壓力調整范圍 |
調整旋鈕位置 |
泄油形式 |
設計序號 |
|
ER：比例式
壓力控制閥 |
G: 安裝板式 |
03: 10mm
06: 20mm |
2: 14-160Bar
3: 14-250Bar |
L: 左(標準)
R: 右 |
無: 內泄(標準)
T: 外泄 |
10:不帶安全閥
20:帶安全閥 |
|
型式 |
A |
B |
C |
D |
E |
G |
L |
M |
|
ER-G03 |
76 |
53.8 |
11.1 |
26.9 |
53.8 |
27 |
48 |
220.5 |
|
ER-G06 |
104 |
70 |
17 |
35 |
66.7 |
33.7 |
48 |
220.5 |
|
型式 |
P |
Q |
S |
T |
U |
V |
X |
Z |
底板型式 |
|
ER-G03 |
206.8 |
157 |
132 |
104 |
22 |
106 |
26 |
206 |
MF-03 |
|
ER-G06 |
206.8 |
157 |
132 |
104 |
27 |
123 |
36.5 |
210 |
MF-06 |
|
