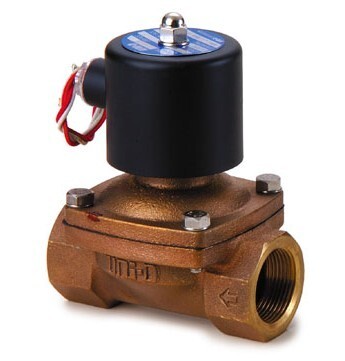

臺灣鼎機UG系列電磁閥
|
|
|
電磁閥 UG系列
大流量膜片型，
二口二位式常閉型(通電開型)電磁閥
型號：UG-10,15,20,25,35,40,50
口徑自：3/8"～2"牙口
適用流體：真空、瓦斯氣體專用。
|
| 規格與特性： |
1. UG系列為直接復動連結膜片式通電開型。
2. 閥體材質為鍛造銅/鑄造銅。
3. 可在無壓差下，直接操作。
4. 定格電壓：AC110V/AC220V/DC24V(50/60Hz)。
5. 電壓容許差：±10%，DC電壓容許差：±1%。
6. 管徑接續規格：BSPT牙，如須其它規格（如：NPT、BSP），可依客戶需求制作。
7. 其它AC/DC電壓值，可依客戶需求制作。
8. 訂購請注明流體種類（如：瓦斯、真空）。 |
|
型號 |
配管
口徑 |
Cv值 |
節流
口徑 |
流體溫度
(℃) |
IN-OUT入出口
操作壓差
范圍kgf/cm2 |
尺寸 |
重量 |
|
瓦斯 |
真空 |
L |
H |
D |
|
UG-10 |
3/8" |
4.5 |
15mm |
-5℃ ~80℃ |
0-7 |
0-10-3 Torr |
70 |
100 |
50 |
0.9 |
|
UG-15 |
1/2" |
4.5 |
15mm |
-5℃ ~80℃ |
0-7 |
0-10-3 Torr |
70 |
100 |
50 |
0.9 |
|
UG-20 |
3/4" |
8.6 |
20mm |
-5℃ ~80℃ |
0-7 |
0-10-3 Torr |
73 |
102 |
50 |
1.0 |
|
UG-25 |
1" |
12 |
25mm |
-5℃ ~80℃ |
0-7 |
0-10-3 Torr |
93 |
106 |
50 |
1.8 |
|
UG-35 |
1-1/4" |
24 |
35mm |
-5℃ ~80℃ |
0-7 |
0-10-3 Torr |
125 |
140 |
58 |
3.2 |
|
UG-40 |
1-1/2" |
28 |
40mm |
-5℃ ~80℃ |
0-7 |
0-10-3 Torr |
125 |
140 |
58 |
3.5 |
|
UG-50 |
2" |
48 |
50mm |
-5℃ ~80℃ |
0-7 |
0-10-3 Torr |
167 |
170 |
58 |
5.4 |
*以上標示之壓力以AC110V/220V電壓為主，若電壓為DC/AC24V壓力上限略有差異。
*如需AC380V/415V/440V 等特殊電壓，需要訂制。 |
